Single Link DVI & Dual Link DVI

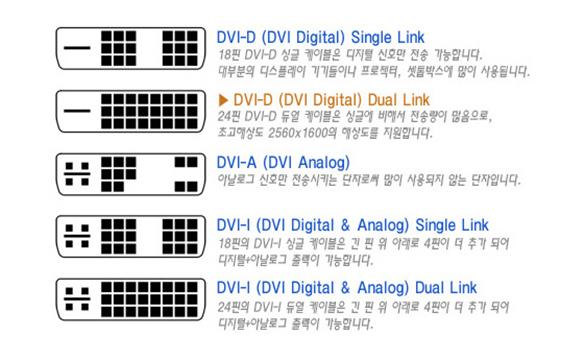

DVI-D, DVI-I 포맷 모두 싱글 및 듀얼링크 커넥터 사용이 가능하다.

이들 케이블은 TMDS(Transition Minimized Differential Signaling) 로 불리는 포맷을 사용하여 정보를 보내게 되는데 싱글링크 케이블은 한 개의 TMDS 165Mhz 트랜스미터를 사용하는 반면, 듀얼링크는 두 개를 사용한다.

듀얼링크의 실제 전송 파워는 싱글의 두 배로 속도와 신호의 품질 향상을 기대 할 수 있다.



당연히 싱글보다는 듀얼의 가격의 높은건 사실.

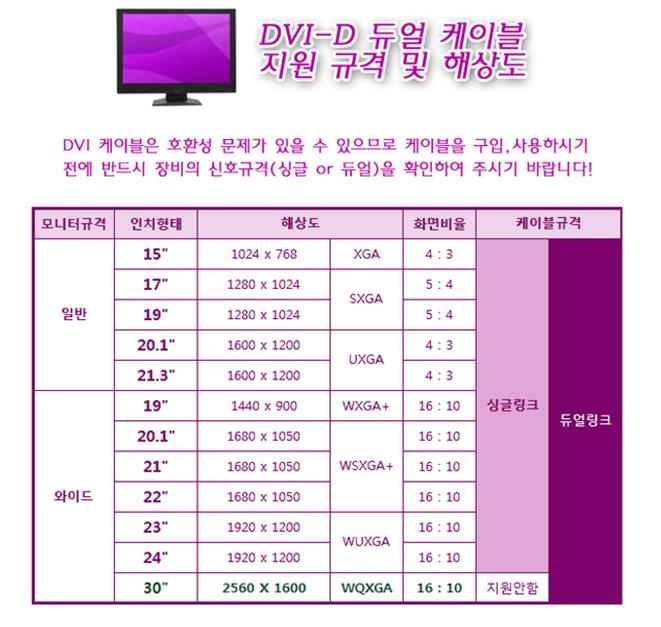

즉, 60Hz의 싱글링크 LCD는 can display a resolution of 1920 x 1080 해상도로 디스플레이가 가능한 반면, 듀얼링크는 2048 x 1536 해상도가 가능하다.



아날로그방식이 아닌 디지털방식의 듀얼링크의 경우 그래픽카드의 지원 해상도에 따라 2540 x 1600  까지 지원 가능하다. 2048 x 1536 은 일반 베사 아날로그 규격이기 때문이다.

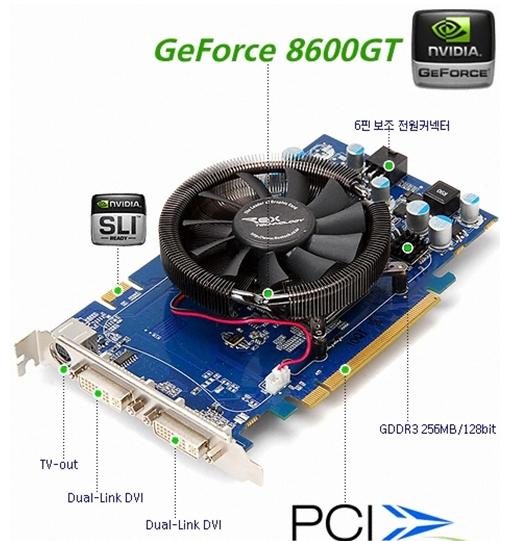

메모리 용량만 충분하다면 거의 모든 그래픽카드가 지원가능하다.

듀얼링크는 아날로그가 아닌 디지털 규격이다. (해상도는 2540 x 1600)
