1.UTP 케이블이란

랜선이라 불리우기도 하고 인터넷할 때 사용하기 때문에 인터넷선이라고도 부른다.


2.UTP케이블 종류

1.UTP(Unshielded Twist Pair)--별도의 쉴드처리없이 꼬여있는 케이블

2.FTP(Foil Screened Twist Pair)--쉴드처리가 되어 있지 않지만 내부 케이블을 은박이

                                   감싸고 있는 케이블

3.STP(Shielded Twist Pair)--쉴드 처리가 되어 있는 케이블

랜선이라 함은 이 모든규격을 포함하는 총칭이라고 보면 되지만 주변에서 흔히 말하는

랜선은 대부분 UTP케이블을 말한다.

3.케이블 규격

1).CAT.5--현재는 유지,보수용으로만 사용되며 CAT.5E의 규격의 보편화로 현재는 거의

           사용되지 않는 규격이다

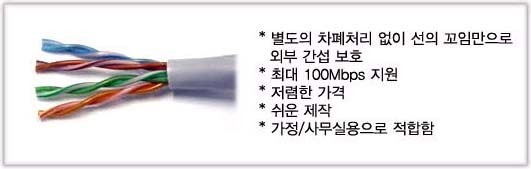

2).CAT.5E--현재 가장 많이 사용되는 규격으로 주변의 케이블은 대부분 이규격이다.

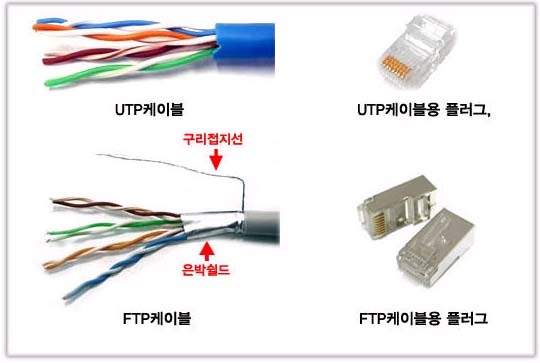

은박쉴드 유무에 따라서 UPT와 FTP로 나뉘며 케이블내의 구조는 위와 같고 두 케이블

 의 경우 플러그를 각각 다른것을 쓰므로 플러그만으로도 쉽게 구분이 가능하다.

 FTP케이블의 경우 UTP케이블에 의해 케이블을 은박쉴드로 감싸 간섭으로부터 1차 보호

 를 하고 구리 접지선을 통해 데이터 전송간의 손실을 최소화 한다.

 따라서 UTP케이블에 좀더 나은 성능을 보여주지만 제작이 UTP케이블보다 어렵고 주로

 공장과 PC방등 전문적인 장소에서 쓰는 케이블이다.

-CAT.5와CAT.5E차이

CAT5.E는 CAT.5의 업그레이드 버전입니다.

CAT5와CAT5E는 전기적으로 준수해야 하는 스펙이 다르지만 구조적으로는 동일합니다.

CAT5는 8개의 라인중 1,2,3,6, 4개선을 이용하여 데이터 전송 나머지 4개는 전화망을 위한 라인입니다 INCH당 약 3번 꼬임.

CAT5E는 나머지 4개까지 데이터 전송에 사용하여 전송속도를 높인것입니다.속도는 1 Gbps 를 지원하지만 실질적으로는 나오지 않는다고합니다.

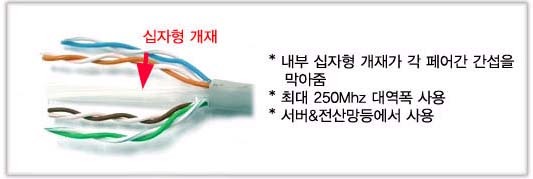

3).CAT.6--최근 많이 쓰고 있는 규격으로 기가바이트라고 불리운다. 기업체 서버라던지

           전산망등 좀더 빠른속도의 안정적인 데이터 전송을 위해 사용되는 케이블이다.






4).CAT.7--CAT.6E와 함께 나오기 시작한 규격이다. 차세대 규격이라 볼수 있으며 현재

          사용가능한 환경이 거의 없다. 향후 사용될 가능성이 큰 케이블이며 현재 나온

          어떤 케이블보다 완벽한 차폐가 이루어진 케이블이다.

          CAT.7케이블은 S-FTP케이블이다. 즉 STP + FTP케이블 이며 PAIR마다 은박‘

          쉴드로 보호해준후 다시한번 편조쉴드를 통해 케이블을 보호하는 구조이다.

4.케이블 접속도

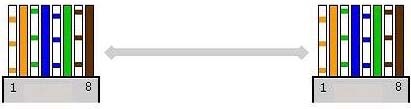

  1).다이렉트 케이블(Straight-Through Cable)--서로다른 매체를 사용할 때 사용하며

              예를 들어 PC to HUB로 연결할 때 HUB의 내부구조는 송신과 수신을

              엇갈리게 구성되어 있기 때문에 다이렉트케이블로 연결한다.

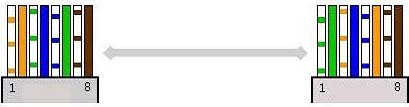

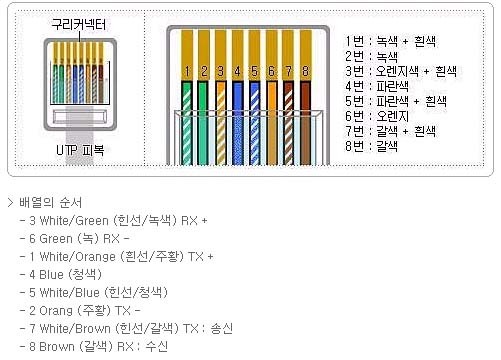

2).크로스 케이블(Crossover Cable)--서로 같은 매체끼리 연결하는데 사용한다.

          스위치 대 스위치, 허브 대 허브, 라우터 대 라우터,랜카드 대 랜카드

          이런식으로 같은 장비를 연결하는데 사용된다.

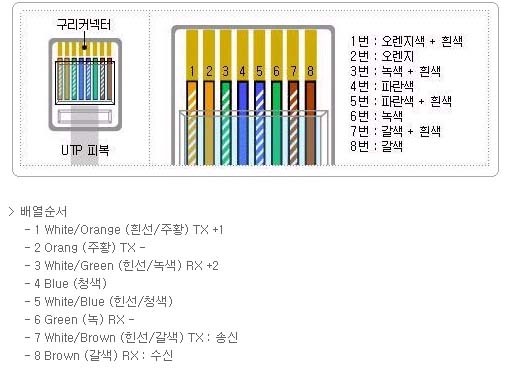

UTP케이블(CAT5)은 1,2번DL TX(송신측)  3,6번이 RX(수신측)이다.

UTP케이블은 8개선중 4개의 선만 사용하며 나머지는 예비선이다. 케이블 제작시 가능한 색강을 맞추어 작업

색상별 꼬임수가 틀리고 그 꼬임수에 저항값이 틀려 좋은 효율이 나오지 않을수도 있기 때문이다
